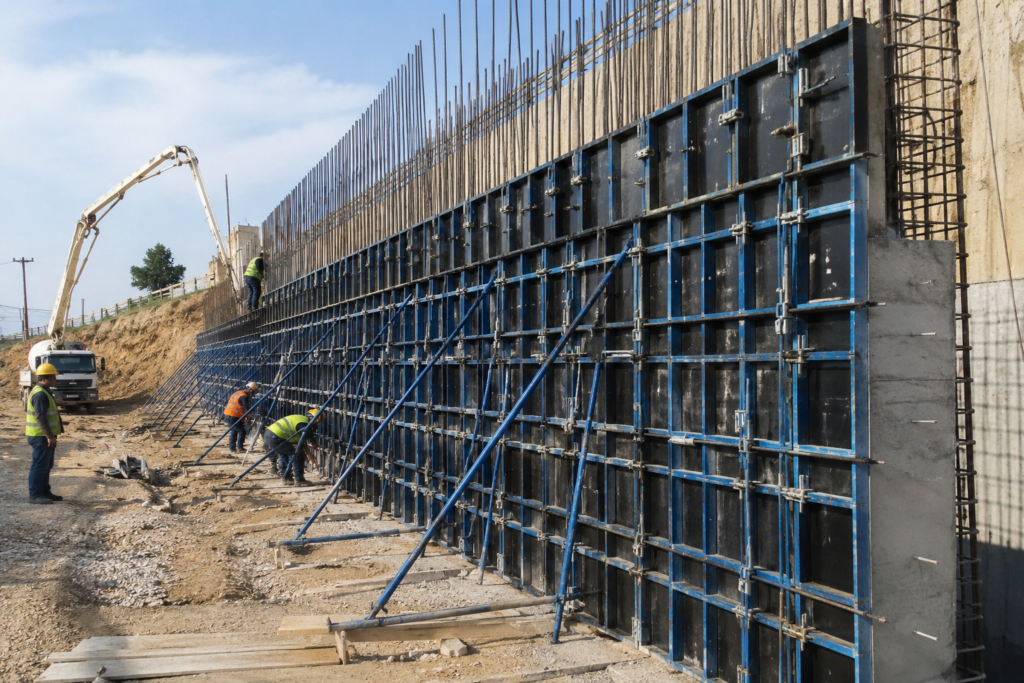

تعداد جک سقفی برای هر متر مربع چقدر است؟
جک سقفی (یا شمع فلزی قالببندی) ابزاری پرکاربرد در اجرای سقفهای بتنی است که بهطور موقت بار سقف تازه بتنریزی شده را تحمل و این بار را به طبقات پایین تر یا سازه اصلی منتقل میکند تا بتن به مقاومت کافی برسد. محاسبه دقیق تعداد این جکها به فاکتورهای متعددی مثل بار مرده و زنده سقف، دهانه تیرچهها، نوع سقف (تیرچه بلوک، وافل، دال صلب)، ارتفاع سقف، و ظرفیت تحمل جک بستگی دارد. بهطور کلی در عمل اجرایی ایران معمولاً هر مترمربع سقف بتنی به حدود ۱ جک سقفی نیاز دارد، اما در پروژههای با بار و دهانه بزرگتر یا شرایط خاص میتواند این مقدار بیشتر باشد. در این مقاله تعاریف فنی جک سقفی، عوامل مؤثر بر تعداد مورد نیاز، فرمولها و جداول محاسبه برای سقفهای مختلف (تیرچه بلوک، وافل، دال بتنی)، فاصله استاندارد، نمونه محاسبه عملی، تأثیر ارتفاع، هزینهها و نکات اجرایی مرور خواهد شد تا پیمانکاران ایرانی بتوانند طراحی و برآورد صحیح انجام دهند.
جک سقفی چیست و چه کاربردی در ساختمان سازی دارد؟
جک سقفی یا شمع فلزی قالببندی ابزاری موقت و قابل تنظیم در سازههای بتنی است که بهشکل لولههای توخالی تلسکوپی (دو قسمتی) با پیچ تنظیم ساخته میشود. این جکها فشار وارده از سقف تازه بتنریزیشده را تحمل میکنند تا زمان بازکردن قالب فرا رسد. ویژگیهای اصلی جک سقفی عبارتاند از: قطر لوله بالایی و پایینی بهترتیب حدود ۵ و ۶ سانتیمتر و ضخامتهای ۲ الی ۲.۵ میلیمتر، وجود سوراخ برای تنظیم دقیق ارتفاع، و انواع متنوع از نظر شکل اتصال سری (ساده، صلیبی ثابت/متحرک، Uشکل، عراقی). ارتفاع استاندارد جکها معمولاً ۳.۲ متر است، اما نمونههای ۳.۵، ۴، و تا ۶ متری نیز وجود دارد. یک جک استاندارد معمولی (بدون سر و پایه) وزنی حدود ۱۲ تا ۱۴ کیلوگرم دارد و میتواند تا حدود ۱.۵ تن (۱۵ کیلو نیوتن) بار عمودی را تحمل کند. انواع جک به دو دسته سبک و سنگین ( و نیمه سنگین) تقسیم میشوند؛ جک سبک از لولههای نازکتر ساخته شده و تحمل بار کمتری دارد، در حالی که جک سنگین ضخیمتر و مقاومتر است. بهطور کلی هر نوع سقف بتنی برای مدت موقت نیازمند سیستم قالببندی از جمله جک سقفی است تا از نشست یا ریزش سقف جلوگیری کند.
کاربرد اصلی جک سقفی:
- نگهداری موقت سقف: تحمل بار بتن تازه و میلگردها تا زمانی که بتن به مقاومت کافی نرسد.
- ایجاد تراز لازم: تنظیم دقیق ارتفاع سقف و حفظ شیب مورد نظر.
- تکیهگاه برای قالبها: ایجاد سطح اتکای مناسب برای نصب قالبها و تختههای زیر سقف.
- افزایش ایمنی: جلوگیری از ریزش احتمالی سقف در حین بتنریزی و عملآوری.
عوامل موثر بر تعداد جک سقفی مورد نیاز
بسیاری از متغیرهای اجرایی و سازهای بر تعداد جک مورد نیاز تاثیر میگذارند. مهمترین عوامل به صورت زیر هستند:
- بار مرده و بار زنده سقف: وزن بتن(معمولاً با چگالی ۲۴-۲۵ kN/m³) و بار دائم تیرچهها و بلوکها، بهعلاوه بار زنده (افراد، تجهیزات، ضربه بتونیر و غیره) باعث تعیین بار کل نواحی تحت پوشش هر جک میشوند.
- نوع و ضخامت سقف: سقف تیرچهبلوک معمولی (بتن 20-15سانتیمتر) بار کمتر نسبت به سقف وافل یا دال بتن مسلح ضخیم دارد. برای سقف وافل (دال کوبیاکس) یا دال بتنی یکپارچه ضخامت بیشتر و بار مرده بیشتر است که نیاز به جکهای بیشتر یا سنگینتر ایجاد میکند.
- دهانه تیرچه و فواصل تیرهای اصلی: در سقف تیرچهبلوک، هر محور تیرچه به ازای دهانه و فاصله آن از تکیهگاه بار را به جکها منتقل میکند. دهانه بزرگتر (بیش از 5 متر) نیازمند تحتسازی بیشتر و نظیر استفاده از تعداد بالاتر جک یا حتی ترکیب با داربست است.
- ظرفیت تحمل جک سقفی: جکهای استاندارد توان تحمل حدود 1.5 تن دارند. در شرایط بار بالا ممکن است لازم شود از جکهای صلیبی سنگین یا دو جک در زیر یک تیرچه استفاده شود.
- شرایط ارتفاع و پایداری: ارتفاع زیاد سقف (بیش از3.5 متر) میتواند پایداری سیستم قالب را کاهش دهد؛ لذا فاصله جکها را کمتر میکنند یا از داربستهای تکمیلی استفاده میشود.
- کیفیت و وضعیت جکها: استفاده از جکهای فرسوده یا دستدوم ممکن است ضریب ایمنی را پایین آورد. استاندارد بودن ابعاد (15% همپوشانی دو لوله) و سلامت رزوهها نیز حائز اهمیت است.
- مقررات و ضوابط ایمنی: هرچند مراجع رسمی ایران ضوابط جزئی محاسبه جکهای سقفی مشخص نکردهاند، اما چارچوبهایی مانند ACI 347R یا مقررات ملی در حوزه قالببندی و پایداری سقف باید رعایت شود تا نشست و خمش تیرچهها رخ ندهد.
- تجربه و رویه پیمانکار: بسیاری از پیمانکاران ایرانی بر اساس تجربه، گرایش به استفاده حداقلی یا حداکثری از جک دارند؛ اما همواره توصیه میشود بهجای قاعده کلی «هر مترمربع، یک جک»، بار محاسبه شود و سپس جکها طراحی شوند.
- محل اجرای پروژه: در برخی نقاط دور از دسترس، ممکن است استفاده از تعداد بیشتری جک برای کاهش نیاز به جابجایی و پیچیدگی کار منطقی باشد.
تعداد جک سقفی برای سقف تیرچه بلوک
برای سقف تیرچهبلوک یکطرفه (با بلوک سفالی یا یونولیت)، وزن بتن سقف (فرض ۱۵ تا ۲۰ سانتیمتر ضخامت بتن با چگالی ۲۴ kN/m³) بار حدود ۳.۶-۴.۸ kN/m² است. بار زنده طراحی معمولاً حدود ۲-۳ kN/m² (معادل ۲۰۰-۳۰۰ kgf/m²) فرض میشود. برای احتیاط اجرا، ضربکننده ضرایب ایمنی (1.2-1.3) نیز در نظر گرفته میشود. به این ترتیب بار کل نهایی (مرده+زنده) در حد ۶ kN/m² میرسد.
چنانچه فواصل تیرچهها در یک جهت حدود ۵۰ سانتیمتر یا کمتر باشد (متداول در ایران)، هر جک سقفی سهمی از مساحت حدود ۱ تا ۱.۵ m² را پوشش میدهد.ئبنابراین برآورد عددی کلی: برای سقف تیرچهبلوک معمولا هر ۱ جک سقفی به ازای هر مترمربع سقف لازم است. در عمل، بسیاری از پیمانکاران فواصل ۱.۲ تا ۱.۵ متر بین جکها را نگه میدارند که حدود ۰.۷ تا ۱ جک بر مترمربع میدهد. اگر بار بیشتر یا ایمنی بالاتر مدنظر باشد، فاصله را کمتر (نزدیکتر به ۱.۰ متر) و جکها را بیشتر انتخاب میکنند.
تعداد جک سقفی برای سقف وافل
سقف وافل (کوبیاکس) دارای بتن پیوسته نسبتاً ضخیم و جان تیرچههای بتنی است. بار مرده این نوع سقف بالاتر است. سقف وافل با طراحی شبکهای و حفرههای توخالی خود، معمولاً سبکتر از دالهای بتنی یکپارچه است، اما در زمان بتنریزی، بارهای متمرکزی را در نواحی تیرچههای آن وارد میکند. استفاده از قالبهای پلاستیکی یا فلزی مخصوص سقف وافل، خود نیازمند تحمل بار است.
برای نمونه، دال ۲۰ سانتیمتری بتن عملاً وزن ~5-6 kN/m² و احتمالا بار زنده مشابه سقف تیرچه در نظر گرفته میشود. با فرض بار کل نهایی، هر جک تحت پوشش ۱ مترمربع حدود 8kN را تحمل میکند. با فواصل معمول ۱×۱ متر، برای هر ۱ مترمربع سقف یک جک نیاز است. اگر شرایط ایمنی بیشتر خواسته شود یا بتن سنگینتر استفاده شود، میتوان فاصله را کمتر کرد تا بار بر هر جک کاهش یابد. به بیان دیگر برای سقف وافل نیز معمولاً حدود ۱ جک سقفی به ازای هر مترمربع در نظر میگیرند، اما فاصله نهایی بسته به محاسبه بار دقیق انتخاب میشود.
تعداد جک سقفی برای سقف دال بتنی
سقف دال بتن مسلح یکسره (بدون تیرچه) معمولاً بار مرده بیشتری دارد. معمولا ضخیم تر از سایر سقف ها است و بار بتن تازه آن نیز بسیار زیاد است. بنابراین، نیاز به تعداد جک های بیشتری با فواصل کمتری دارد. در برخی پروژههای صنعتی یا دالهای ضخیمتر، حتی از جک دوطبقه یا استفاده از تیر آهن موقت (سولجر) در کنار جک استفاده میشود تا بار تاب آید.
فاصله استاندارد جک های سقفی از یکدیگر
مطالعات و تجارب عملی نشان میدهند فاصله بین جکها معمولاً بین ۱.۲ تا ۱.۵ متر حفظ میشود. در صورتی که تیرچهها یا بتن سقف قویتر باشد، این فاصله ممکن است تا ۱.۸ متر نیز افزایش یابد. برعکس، اگر بار سقف سنگین و تیرچه ضعیف باشد باید فاصله جکها کاهش داده شود تا بار بر هر جک کمتر شود. بهطور کلی:
- حداقل فاصله: معمولاً حدود ۱ متر (در شرایطی که بار روی سقف کمتر از ~۱.۵ تن/m² باشد). در صورت نیاز و بار بیشتر، میتواند تا ۰.۵ متر هم کم شود؛ اما این کار باید با دقت انجام گیرد و گاهی توصیه میشود به جای فاصله کمتر، از داربستهای تکمیلی استفاده شود.
- حداکثر فاصله: استاندارد حدود ۱.۲ تا ۱.۵ متر است. با تیرچهها یا پوشش فوقالعاده قوی ممکن است تا ۱.۸ متر افزایش داده شود. رعایت فاصله مناسب تضمین میکند بار سقف یکنواخت به تیرچهها و سپس به ستونها منتقل شود و از خمش یا شکست تیرچه جلوگیری میکند.
همچنین فاصله بین ردیفهای جک و پایههای اطمینان (که در بعضی روشها برای تقسیم بار استفاده میشوند) باید هماهنگ باشد تا تمام بار به درستی پخش شود. فاصله جکها در سقف تیرچهبلوک برای هر پروژه نقشه اجرایی خاص خود را دارد اما توصیه میشود عدد ۱.۲ متر را معیار قرار دهید و تا حداکثر ۱ متر کاهش یا ۱.۵ متر افزایش دهید. به طور کلی، فواصل رایج عبارتند از:
- سقف تیرچه بلوک: ۱ تا ۱.۵ متر
- سقف وافل: ۰.۷ تا ۱.۲ متر
- سقف دال بتنی: ۰.۸ تا ۱ متر
جدول محاسبه تعداد جک سقفی بر اساس متراژ
این جدول، یک راهنمای کلی و تقریبی است و به هیچ عنوان جایگزین محاسبات دقیق مهندسی نیست.
| فاصله بین جکها (عرض × طول) | مساحت پوشششده توسط هر جک (m²) | تعداد جک در ۱۰ مترمربع |
| 1.0×1.0 متر | 1.0 | 10 |
| 1.2×1.0 متر | 1.2 | 8 |
| 1.2×1.2 متر | 1.44 | 7 |
| 1.0×1.5 متر | 1.5 | 7 |
| 1.2×1.5 متر | 1.8 | 6 |
| 1.5×1.5 متر | 2.25 | 5 |
جدول: نسبت فاصلهی قرارگیری جکها به تعداد موردنیاز در سطح مشخص (همانند بالا، برای درک حدودی آمده است).
نمونه محاسبه تعداد جک سقفی برای یک پروژه واقعی
بهمنظور روشنشدن فرایند محاسبه، مثالی واقعی از یک سازه بتنی با مشخصات زیر در نظر بگیرید. مساحت سقف ۸۰ مترمربع با تیرچههای ۳.۵ متری یکطرفه است. مشخصات فرضی:
- ضخامت بتن سقف: ۲۰ سانتیمتر (بار مرده ~۴.۸ kN/m²).
- تیرچه و بلوک: جمعاً ۱.۲ kN/m².
- بار زنده سازه (تولید و نصب، بهطور موقت): ۲.۵ kN/m².
- بار کل نهایی: ۴.۸+۱.۲+۲.۵ = ۸.۵ kN/m². ضرب ضریب ۱.۲: ~۱۰.۲ kN/m²
ابتدا مساحت کل بار را محاسبه میکنیم: ۱۰.۲ × ۸۰ = 816 kN.
اگر از جک سنگین با ظرفیت 15kN استفاده کنیم، تعداد تقریبی = 816/15 ≈ 54.4، بنابراین حدود 55 جک نیاز است. با فرض فاصلهگذاری ۱.۵×۱ متر در هر ردیف، ۱۰ ردیف به طول سقف (هر ردیف ۸ متر) با ۴ جک در هر ردیف میتوان پوشش ۳۲ مترمربع را انجام داد (۴×۱۰ متر). برای کل ۸۰ متر نیاز به ۵ ردیف اضافه و یا جکهای بیشتر میشود که تقریباً به همان ۵۵ عدد میرسد.
در عمل، این محاسبه با توجه به مشخصات دقیق تیرچه (فواصل تکیهگاه و تقسیم بار)، نوع جک و تجربه پیمانکار اصلاح میشود. مثلاً ممکن است در یک بخش از سقف از جک صلیبی (دو جک به هم متصل) استفاده شود تا ظرفیت بالاتر یا پایداری بیشتر تأمین گردد.
تاثیر ارتفاع سقف بر تعداد جک مورد نیاز
ارتفاع سقف به طور مستقیم بر تعداد جک تاثیر نمی گذارد، اما بر ظرفیت تحمل برا جک تاثیرگذار است. هرچقدر ارتفاع سقف (فاصله از زمین یا سقف قبلی) بیشتر باشد، پایداری سیستم قالب و جکهای زیر سقف کاهش مییابد؛ در نتیجه معمولاً برای ارتفاع بالاتر باید جکهای بیشتری استفاده کرد یا از داربست کمک گرفت. توصیه شده تا ارتفاع حدود ۳.۵ متر از جک سقفی استفاده شود و برای ارتفاعهای بیشتر از داربست مثلثی استفاده شود. در ساختمانهای بلند، جکهای سقفی ممکن است به دلیل کمانش تحت بار سنگین، نیاز به پشتیبانی عرضی داشته باشند. بنابراین در ارتفاع زیاد:
- معمولاً فاصله جکها را کاهش میدهند (افزایش تعداد) تا بار جانبی روی هر جک کمتر شود.
- ممکن است از جک با سری صلیب ثابت (فرمی پایدارتری دارد) یا داربستهای مهاربندی استفاده شود.
- در هر صورت طبق دستورالعمل ایمنی باید حداکثر ارتفاع و ضریب اطمینان رعایت شود.
مثال: اگر ارتفاع سقف روی طبقهای بالاتر باشد و سیستم اجرای بتن ویبرهای سنگین داشته باشیم، پیمانکار ممکن است بدون محاسبه فقط یک ردیف جک اضافه در هر امتداد نصب کند و تا زمان رسیدن بتن به مقاومت کافی، جکها را نگه دارد. این نکته باعث شود تعداد جک تقریبی به ۱۰-۲۰٪ بیشتر از حالت معمول محاسبه شود تا ریسک کاهش نیاید.
اشتباهات رایج در محاسبه تعداد جک سقفی
در عمل اجرایی ایران برخی اشتباهات زیر مشاهده میشود:
- استفاده از قانون کلی بدون تحلیل: قاعده «یک جک برای هر مترمربع» را بدون توجه به بار واقعی سقف و ظرفیت جک اعمال میکنند. این کار در پروژههای با بار زیاد یا دهانه بلند خطرناک است.
- نادیده گرفتن ضرایب ایمنی: گاهی ظرفیت اسمی 1.5 تن را قبول کرده و ضرایب تصویبشده مهندسی (۱.۲ تا ۱.۵) را اعمال نمیکنند. بهخصوص در بتن تازه مقاومت کمتر است و باید با احتیاط بیشتری عمل کرد.
- فاصلهبندی نامناسب: گاهی فاصله جکها بیش از حداکثر استاندارد (بیش از ۱.۵-۱.۸ متر) یا خیلی نزدیک (کمتر از ۰.۵ متر) انتخاب میشود. فاصله بیش از حد ممکن است موجب افتادگی تیرچه شود؛ فاصله کم هدررفت هزینه را به دنبال دارد.
- عدم همپوشانی کافی در جکها: حداقل ۱۵٪ همپوشانی بین لوله داخلی و خارجی جک الزامی است تا اتصال ایمن باشد. غفلت از این موضوع مقاومت جک را پایین میآورد.
- استفاده از جکهای فرسوده یا کیفیت پایین: جکهای کارکرده یا بیکیفیت ممکن است حتی در بارهای نامحسوس خم شوند یا لولهها سر بخورند. همیشه توصیه میشود از جکهای استاندارد و بازرسیشده استفاده شود.
- نصب نامتوازن: اگر جکها در دو جهت سازه روی هم قرار نگیرند، یا پایههای اطمینان تنظیم نشود، توزیع بار نامتقارن میشود و برخی بخشها بار مضاعف تحمل میکنند.
رعایت این نکات و محاسبات دقیق بر اساس بار واقعی، از شکستهای ناگهانی و خسارتهای احتمالی حین بتنریزی و بهرهبرداری جلوگیری میکند.
هزینه اجاره یا خرید جک سقفی بر اساس متراژ پروژه
قیمت جک سقفی در ایران بر اساس وزن و ابعاد تعیین میشود. به طور حدودی قیمت خرید هر کیلوگرم جک سقفی حدود 139,000 تومان (سال 1405) است. برای نمونه، یک جک ساده سبک ۳.۵ متر حدود 9.6 کیلوگرم وزن دارد که قیمت آن حدود 1,334,000 تومان (تقریباً 0.14 میلیون تومان) میشود. لذا برای یک جک ساده حدود 12-18 میلیون ریال باید هزینه کرد. جکهای صلیبی یا عراقی (سنگینتر) کمی گرانتر هستند.
در مورد اجاره جک نیز معمولاً نرخ به صورت روزانه یا ماهانه محاسبه میشود. گزارشها و تجربه بازار ایران نشان میدهد که قیمت اجاره روزانه جک سقفی حدود ۵۰ تا ۱۰۰ هزار تومان و ماهانه حدود ۱.۵ تا ۳ میلیون تومان است (بسته به نوع و شرایط بازار). این اعداد تقریبیاند و با توجه به تعداد بالا (مثلاً 100 جک) تخفیف داده میشود.
از آنجا که اغلب پروژههای ساختمانی نیاز موقتی به جک دارند، اجاره جک گزینه رایجی است. برای برآورد هزینه قالببندی یک سقف کافی است تعداد جک (طبق محاسبه) را در نرخ روزانه یا ماهیانه ضرب کنید. بهعنوان مثال، اگر برای یک پروژه ۵۰ جک نیاز باشد و نرخ اجاره ۷۰ هزار تومان روزانه باشد، هزینه اجاره روزانه کل حدود ۳.۵ میلیون تومان خواهد بود. در مقابل، هزینه خرید ۵۰ عدد جک ساده (با قیمت حدود 1.4 میلیون تومان) بیش از ۷۰ میلیون تومان خواهد بود.
سوالات متداول درباره تعداد جک سقفی
آیا همیشه باید دقیقاً یک جک برای هر مترمربع استفاده کرد؟
خیر. این فرمول کلی فقط برای شرایط عادی است. در پروژههای خاص با بار بیشتر یا تیرچه قویتر، فاصلهها را میتوان تنظیم کرد. معیار اصلی محاسبه بار کل سقف و انتخاب جک مناسب است.
آیا تعداد جک سقفی برای سقف شیبدار متفاوت است؟
بله. در سقفهای شیبدار، علاوه بر بار عمودی بتن، نیروهای جانبی نیز وجود دارند. ممکن است نیاز به استفاده از مهاربندهای اضافی و یا تنظیم فواصل جکها باشد. همیشه به نقشههای اجرایی و توصیههای مهندس ناظر توجه کنید.
آیا باید جکها را دقیقاً در زیر تیرها قرار داد؟
به طور ایدهآل، محل قرارگیری جکها باید به گونهای باشد که بار را به صورت متمرکز و ایمن به نقاط سازهای زیرین منتقل کند. در سقفهای تیرچه بلوک، قرار دادن جکها زیر تیرچهها یا در نزدیکی آنها، بار را بهتر منتقل میکند. در دالهای بتنی، توزیع یکنواخت جکها مهم است.
آیا استفاده از تختههای نازک زیر جکها خطرناک است؟
بله. تختههای زیر جکها باید مقاومت کافی برای توزیع بار روی سطح بیشتری از سقف زیرین را داشته باشند. استفاده از تختههای نازک یا آسیبدیده میتواند باعث شکسته شدن تخته و یا نفوذ جک به سقف زیرین شود.
حداکثر فاصله مجاز بین جکها چقدر است؟
معمولاً ۱.۲ تا ۱.۵ متر است، اما در سقفهای با تیرچه بسیار قوی یا دالهای ضخیم میتوان تا ۱.۸ متر نیز بروید، مشروط بر اینکه بارمحاسبه شده را رعایت کرده باشید.
چه زمانی باید جکها را برداشت؟
جک سقفی را پس از گرفتن مقاومت اولیه بتن (بسته به دما و نوع بتن بین ۱۰ تا ۳۰ روز) و پس از بررسی مهندس ناظر و محاسبات سازهای میتوان برداشت. حذف زودهنگام جکها باعث ترک یا خمش دائمی سقف میشود.
آیا ارتفاع سقف بیشتر از ۳.۵ متر قابل اجرا با جک سقفی است؟
معمولاً توصیه میشود سقفهای بالای ۳.۵ متر از داربست مثلثی یا سایر شمعها استفاده کنند. اگر مجبور به استفاده از جک شدید، باید فاصلهها را کاهش داده و پایداری اضافی (مثلاً مهاربندی) اضافه کنید.
آیا میتوان از جک دست دوم (استوک) استفاده کرد؟
در صورت داشتن اطمینان از سلامت و استاندارد بودن جک دست دوم، بله. اما برای پروژههای حساسی یا بلندمرتبه بهتر است از جک نو استفاده شود، زیرا خستگی فلز و کیفیت اتصال مهم است.
چه ضوابطی در محاسبه تعداد جک وجود دارد؟
در ایران مبحث خاصی برای تعداد جک تعریف نشده است، اما اصول کلی قالببندی و ایمنی سازه (مبحث نهم مقررات ملی) و دستورالعملهای اجرایی (ACI 347R) باید رعایت شود. معمولاً ظرفیت جک 15kN و بارهای سقف در نظر گرفته میشود و سپس فواصل جکها تنظیم میشود.
